Геотекстиль Fibertex для защиты

Множественность функций геотекстильного материала

Геотекстиль часто выполняет несколько функций в одном и том же сооружении. Например, он может защищать мембрану и в то же время отводить воду.

В этом случае для выполнения защитной функции важна прочность на прокол, а для отвода воды имеют большое значение гидравлические свойства, описанные в разделе "Дренаж".

Следует соединить различные значения так, чтобы в спецификации были указаны наиболее жесткие требования.

защита



Свойства геотекстильного материала

Так как единственной целью этой функции является защита данного материала, тонаиболее важными являются механические свойства, в то время как гидравлически свойства имеют меньшее значение. Геотекстильный материал должен выдерживать и распределять любое местное давление со стороны вышележащего слоя, обеспечивая, чтобы защищаемый материал не подвергался действию разрушающих нагрузок.

прочность на прокол

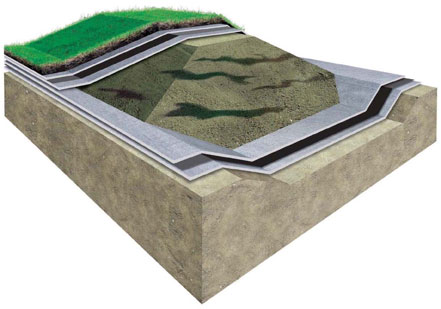

Рис. 1. Надлежащая толщина и прочность на прокол предотвращают повреждение водозащитной пленки.

Важные механические свойства защитного геотекстильного материала:

Dc: Стойкость к динамической перфорации (испытание с падением конуса) [мм] (Максимальное значение) В соответствии с EN 918

Fp: Статическая прочность на прокол (CBR-тест) [Н] (Минимальное значение) В соответствии с EN ISO 12236

d: Толщина при 2 кПа [мм] (Минимальное значение) В соответствии с EN 964-1.

Требования, предъявляемые к этим свойствам, связаны со следующими параметрами опорного грунта:

Гранулометрический состав:

XX/YY означает, что все частицы имеют размер от XX до YY [мм]

(например, 4/8)

p: Давление со стороны вышележащих материалов (например, отходов и стоков)

Свойства материала

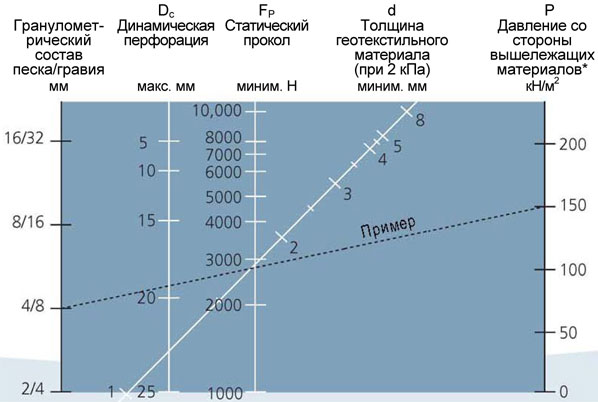

Рис. 2. Значения Dc, Fp и d можно найти, если провести прямую линию от оси "песок/gгравий" до оси "давление".

* 1 кг вертикального давления ≈10 Н ≈0,01 кН

[2] DS – Датская ассоциация по стандартизации (Danish standardisation association) - DS/INF 466, 1999 (на датском языке).

Исходя из гранулометрического состава песка/гравия и давления со стороны вышележащих слоев, с помощью графика на Рис. 2 можно узнать значения параметров, необходимых для защитной функции геотекстильного материала.

Считанные значения Fp и d являются минимальными значениями, а считанное значение Dc является максимальным. Для того чтобы геотекстильный материал выполнял свои функции, необходимо соблюдать эти требования.
