Геотекстиль Fibertex для Фильтрации

Геотекстильные материалы широко применяются для фильтрации в дорожных и железнодорожных сооружениях, а также для защиты побережья. Фильтрационная функция геотекстильного материала служит для тех же целей, что и разделительная, но в других условиях. В стандартах EN ISO фильтрационная функция определяется как "Торможение частиц грунта и других частиц, подвергающихся действию гидродинамических сил, однако, при этом не препятствуя прохождению жидкости внутрь геотекстильного материала или через него".

  • Для предотвращения миграции тонкого материала в грубый в результате потока воды в грунте
  • Для поддержания потока воды в грунте с минимальной потерей давления
  • Для предотвращения миграции тонкого материала в результате насосного эффекта при действии динамической нагрузки, например, создаваемой транспортом

Свойства геотекстильногоматериала

Предел прочности на разрыв, прочность на прокол и свойства, связанные с удлинением геотекстильного материала, должны быть достаточными для обеспечения не только разделения, но и сохранности материала при его укладке.

Типичный размер пор геотекстильного материала должен быть достаточным для обеспечения задержания мелких частиц и предотвращения загрязнения насыпного основания, в то время как проницаемость должна быть достаточной для обеспечения свободного прохождения воды.

Необходимые механические свойства

Необходимые механические свойства геотекстильного материала должны обеспечивать защиту отвозможных типов повреждения, показанных на рисунках 1 - 4.

облегает неровности предотвращают повредлени

Рис. 1. Большая степень удлинения и высокая статическая прочность на прокол позволяют геотекстильному материалу облегать неровности.

Рис. 2. Большая степень удлинения и высокая стойкость к динамической перфорации предотвращают повреждение геотекстильного материала падающими камнями при его укладке.

задержание мелких частиц контур неровной поверхности

Рис. 3. Надлежащие гидравлические свойства геотекстильногоматериала обеспечивают задержание мелких частиц грунта при сохранении потока воды.

Рис. 4. Большая степень удлинения геотекстильного материала позволяет ему повторять контур неровной поверхности сооружения.



Системы фильтрации под нагрузкой

Важные механические свойства фильтрующегогеотекстильного материала под нагрузкой:

Tf: Предел прочности на разрыв геотекстильного материала [кН/м] (Минимальное значение) В соответствии с EN ISO 10319

ε: Удлинение при разрыве [%] (Минимальное значение) В соответствии с EN ISO 10319

Fp: Статическая прочность на прокол (CBR-тест) [Н] (Минимальное значение) В соответствии с EN ISO 12236

Dc: Стойкость к динамической перфорации (испытание с падением конуса) [мм] (Максимальное значение) В соответствии с EN 918



Если геотекстильный материал используется при строительстве автомобильных или железнодорожных дорог, дамб или других поверхностей, испытывающих воздействие нагрузки, то необходимое значение прочности зависит от величины нагрузки и следующихсвойств опорного грунта:

CBR: Калифорнийский коэффициент смятия(Californian Bearing Ratio) [%],

Относительная величина для оценки пластической деформации грунта. В соответствии с EN 13286-47

МЕ1: Модуль деформации [МНм-2]

Зная один из этих двух параметров и величину нагрузки, которую должно выдерживать сооружение, из таблицы 2 можно определить минимальную толщину кроющего слоя и прочностные свойства геотекстильного материала.

Системы фильтрации без нагрузки

Если механическую нагрузку геотекстильный материал испытывает только при его укладке, то достаточно соответствие следующим минимальным значениям:



Без нагрезки

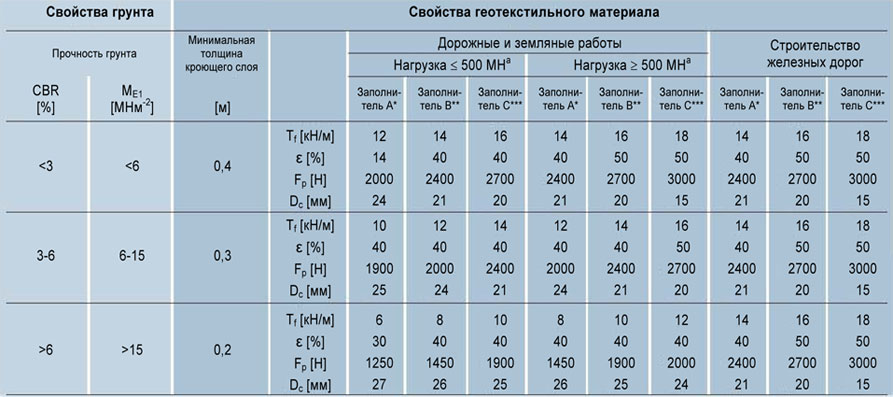

Таблица 2. Выбор геотекстильного материала, когда известны свойства грунта и величина нагрузки. [1]



Выбор полотна

a Общая нагрузка в течение срока службы сооружения.

* Заполнитель A: Круглый гравий o < 150 мм ** Заполнитель B: Грубый гравий o < 150 мм

*** Заполнитель C: Другие кроющие материалы, круглые или грубые (щебень и т.д.)

[1] SVG – Швейцарская конфедерация экспертов по геотекстильным материалам. Руководство по геотекстильным материалам, 2001 (на немецком языке)

Указанные значения для Tf, ε и Fp являются минимальными, а значение для Dc является максимальным.

Все эти требования должны быть выполнены, чтобы геотекстильный материал функционировал нормально.

Необходимые гидравлические свойства

Для нормального функционирования геотекстильного материала типичный размер его пор должен соответствовать условиям размещения в грунте (ви грунта). Если типичный размер пор слишком велик, то частицы грунта пройдут через геотекстильный материал, а если он слишком мал, то будет недостаточным поток воды. Важными гидравлическими параметрами геотекстильного материала являются следующие:

O90% Типичный размер пор [мкм] В соответствии с EN ISO 12956

kn Коэффициент водопроницаемости перпендикулярно к плоскости [м/с] (Минимальное значение) В соответствии с EN ISO 11058

Поток воды через геотекстильный материал может быть двух основных видов:

Статический (однонаправленный) поток воды: например, в дренажных канавах и осушительных системах.

Динамический поток воды: например, в гидротехнических сооружениях и плоских фильтрах, например, под земляным дорожным полотном или балластным слоем.

Типичный размер пор, O90%

Статический поток воды(однонаправленный поток воды, например, в дренажных канавах и осушительных системах)

Расчётное значение типичного размера пор, O90%, для крупнокомковатой почвы (d4o% ≥ 60 мкм):

Однородная по гранулометрическому составу подпочва, U (d60%/d10%) < 3: O90% < 2,5 . d50%

Довольно хорошая по гранулометрическому составу подпочва, U (d60%/d10%) > 3: O90% < 10 . d50%

Расчётное значение типичного размера пор, O90%, для мелкокомковатой почвы (d4o% < 60 мкм):10 . d50%

50 мкм ≤ O90% ≤ 110 мкм

Выбирается меньшее из двух значений верхнего предела.

Динамический поток воды

(железнодорожные и другие сооружения, в которых может наблюдаться насосный эффект) Динамический поток воды может являться результатом насосного эффекта, создаваемого динамическими нагрузками (например, в железнодорожных сооружениях). Динамический поток воды может также наблюдаться в природе при действии волн на береговую зону.

В крупнокомковатых и однородных по гранулометрическому составу почвах (U < 3 и d40% > 60 мкм) динамический поток воды может иметь место:

для U (d60%/d10%) < 3 и d40% > 60 мкм: 0,5 · d50% ≤ O90 ≤ d50%

В плотных почвах вода не может течь динамически, и поэтому такие условия характеризуются как статические.

Коэффициент водопроницаемости, kn

Коэффициент водопроницаемости перпендикулярно к плоскости геотекстильного материала должен быть больше коэффициента водопроницаемости почвы:

kn, geotextile > kn, soil

Для обеспечения потока воды, к коэффициенту водопроницаемости почвы часто добавляется коэффициент надежности путем умножения на 1-100. Этот коэффициент надежности определяется на основании условий почвы и желаемого срока службы.
